Universal-Spannfutter WTE, JIS 6339 B, Kurzbohrfutter, Standard
Abb.ä.
Artikel-Nr.: 241064 40/13
Artikel-Nr.: 30342430
241,- €
228,95 €
zzgl. MwSt. / pro Stück
Sie sparen:
12,05 €
(5%)
Produktbeschreibung
Spezifikation:
- für Rechts- und Linkslauf
- kompakte Bauweise, kurze Baulänge
- Rundlaufabweichung 0,05 mm, max. zulässige Drehzahl 7.000 min-1
- hohes Haltemoment (mittels Kegeltrieb) seitlich gespannt mit einem Sechskant-Quergriffschlüssel
- Haltemoment bei 15 Nm Anzugsmoment 30 N/m-35 N/m
- bei 20 Nm Anzugsmoment 70 N/m-80 N/m
- Werkzeugwechsel direkt in der Maschine (stillstehende Maschinenspindel) möglich
- kurze Spann- und Umrüstzeiten
Ausführung:
Steilkegelschaft nach ISO 7388-2 Form A mit Anzugsgewinde für Handspannung und Ringnut für automatische Spannung (z. B. Maho, Deckel, Mikron).
Verwendung:
Nur zum Bohren und Senken, in NC-Maschinen, langsam drehenden Maschinen und für den älteren Maschinenpark.
Lieferung:
Bohrfutter mit Sechskant-Quergriffschlüssel, Bedienungsanleitung mit Prüfprotokoll.
Wuchten:
Kurzbohrfutter Standard sind nicht zu wuchten.
- für Rechts- und Linkslauf
- kompakte Bauweise, kurze Baulänge
- Rundlaufabweichung 0,05 mm, max. zulässige Drehzahl 7.000 min-1
- hohes Haltemoment (mittels Kegeltrieb) seitlich gespannt mit einem Sechskant-Quergriffschlüssel
- Haltemoment bei 15 Nm Anzugsmoment 30 N/m-35 N/m
- bei 20 Nm Anzugsmoment 70 N/m-80 N/m
- Werkzeugwechsel direkt in der Maschine (stillstehende Maschinenspindel) möglich
- kurze Spann- und Umrüstzeiten
Ausführung:
Steilkegelschaft nach ISO 7388-2 Form A mit Anzugsgewinde für Handspannung und Ringnut für automatische Spannung (z. B. Maho, Deckel, Mikron).
Verwendung:
Nur zum Bohren und Senken, in NC-Maschinen, langsam drehenden Maschinen und für den älteren Maschinenpark.
Lieferung:
Bohrfutter mit Sechskant-Quergriffschlüssel, Bedienungsanleitung mit Prüfprotokoll.
Wuchten:
Kurzbohrfutter Standard sind nicht zu wuchten.
Technische Daten
| Hersteller-Art.Nr.: | 30342430 |
| DIN-Norm: | DIN 7388-2, JIS B 6339 |

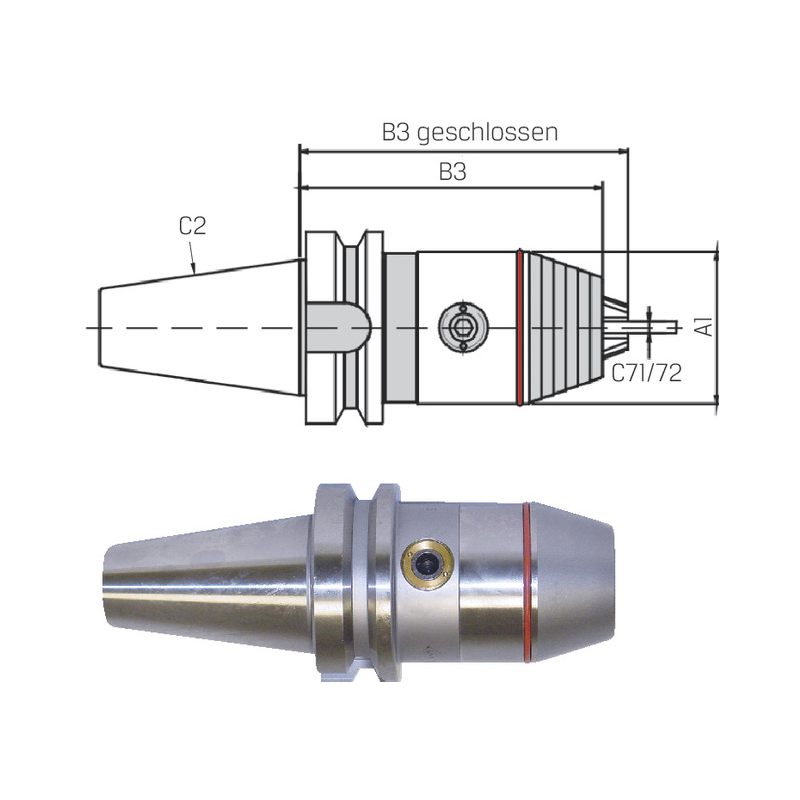

| [B3] Kraglänge (geschlossen) mm: | 100 |
| C71 mm: | 0.5 |
| Mit Kühlkanal: | false |
| A1 mm: | 50 |
| [C2] Aufnahmegröße, maschinenseitig: | BT40 |
| [C71] Aufnahmedurchmesser, min., werkstückseitig mm: | 0 |
| [B3] Kraglänge mm: | 94.00 |
| Zolltarifnummer: | 84661038 |
| [C72] Aufnahmedurchmesser, max., werkstückseitig mm: | 13.00 |
| [A1] Körperdurchmesser 1 mm: | 50 |
| Form: | A |
| Marke: | WTE |
| Wuchtung: | 7000 |
